接線方式說明
接線方式1：主機電源，接B＋和搭鐵。
接線方式2：手柄有按鍵和小LCD顯示器，LCD屏顯示面積大配有紅外線撥號器和耳麥、IC卡，按此接線方式就具有了GSM通話、顯示短消息功能，用于調度應用。

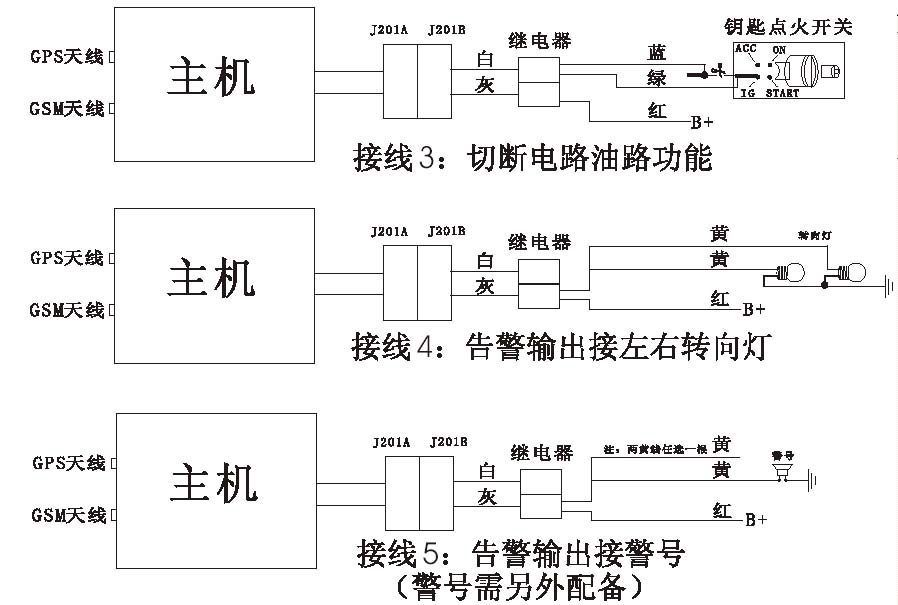

接線方式3：控制斷油電輸出。需要斷油電功能時安裝此部分電路。
接線方式4、5:告警輸出。如果需要安防功能（設防、撤防），必須要有一個設防、撤防的指示信息，安裝時主機可設定為用光（左右燈）或聲（警號），相應接線方式為4或5。

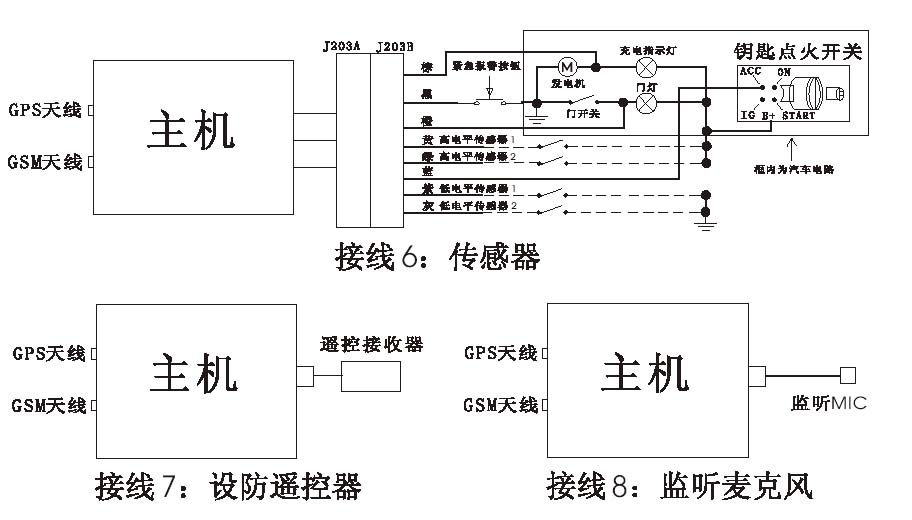

接線方式6：傳感器。
棕色：發動機運轉信號，中心可以查詢發動機狀態，不需要安防功能時可以不接。
黑色：緊急按鈕。
橙色：車門信號輸入，用于安防功能盜警傳感，中心可以查詢車門的狀態。
藍色：ACC信號輸入，兩個用途：自定義報警，中心查詢ACC狀態。
黃色、綠色：高電平傳感器，可以自定義報警，中心可以查詢它們的狀態。
紫色、灰色：低電平傳感器，可以自定義報警，中心可以查詢它們的狀態。
接線方式7：設防遙控器，有兩個按鈕，一個用于設防、撤防，另一個是承受身攜帶的緊急按鈕。
接線方式8：監聽麥克風，需要監聽時安裝。

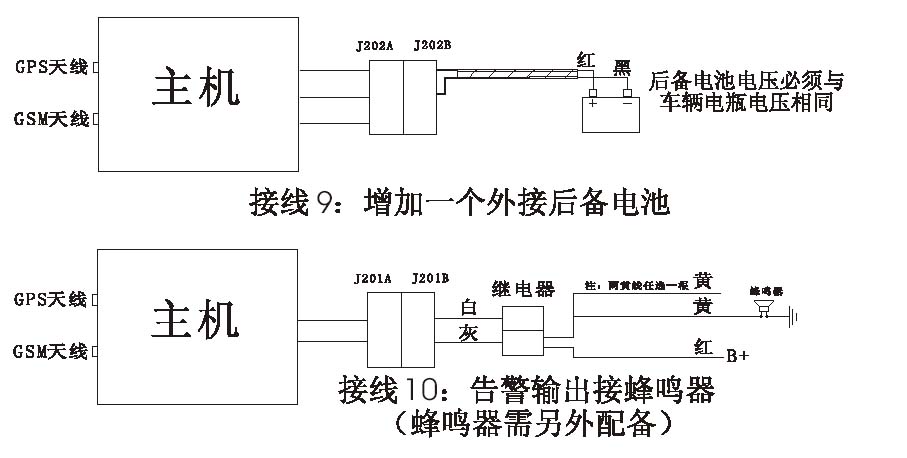

接線方式9：后備電池。
主機中的后備電池可以在斷電后工作10分鐘左右，如果對斷電工作時間要求比較高，可以另外接一個后備電池，每1安時電量大約后備工作2.5小時左右，主機內部有充電電路。
接線方式10：峰鳴器，用于車上提示司機超速，應根據電瓶電壓先把工作電壓合適的峰鳴器。
